Как правильно интегрировать API 6D Шаровой клапан в существующую трубопроводную систему?
2026-06-10
При модернизации или ремонте трубопроводов на объектах нефтегазового сектора России часто возникает необходимость врезки новой запорной арматуры. Наш API 6D Шаровой клапан специально спроектирован для бесшовной интеграции в уже эксплуатируемые системы. Многолетний опыт нашей компании показывает: правильная интеграция позволяет избежать остановки производства более чем на 4 часа и гарантирует герметичность не хуже, чем на новых участках трубы. Рассмотрим ключевые этапы, параметры и особенности, которые учитывают российские нормы (СНиП 3.05.05-84, ПБ 03-585-03).
Технические параметры API 6D Шаровой клапан для российской инфраструктуры
Наше производственное объединение Чжэцзян Юнюань Клапан Ко., Лтд. выпускает шаровые краны по стандарту API 6D, что подтверждено сертификатами ЕАЭС (ТР ТС 010/2011, ТР ТС 032/2013). Для российских условий мы предлагаем исполнения с климатическим исполнением УХЛ1 (от –60°C до +70°C) и защитой от налипания парафина. Ниже приведены типовые характеристики модели YY-6D-1500, наиболее востребованной для магистральных нефтепроводов и газораспределительных станций.
| Параметр | Значение (модель YY-6D-1500, DN 150) |
| Рабочее давление (PN) | Класс 1500 (до 25,0 МПа по ГОСТ) |
| Диапазон температур среды | –60°C … +200°C (с фторопластовым уплотнением до +250°C) |
| Утечка по затвору | Класс герметичности А по ISO 5208 (нулевая видимая утечка) |
| Присоединительные размеры | RF по ASME B16.5 / фланцы по ГОСТ 33259-2015 (переходные фланцы в комплекте) |
| Материал корпуса | Сталь A216 WCB (аналог 20ГЛ) или A351 CF8M для агрессивных сред |
| Привод | Ручной редуктор, пневмопривод или электропривод с взрывозащитой Exd II BT4 |
| Ресурс циклов "открыто-закрыто" | не менее 50 000 циклов (по данным ускоренных испытаний) |

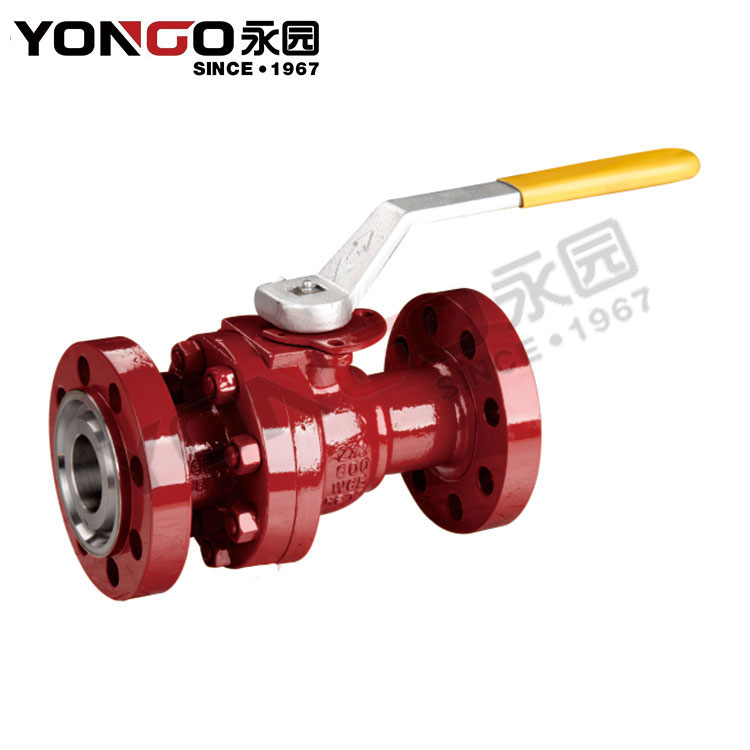

Наши клиенты в Тюмени и Сургуте отмечают, что применение API 6D Шаровой клапан с плавающим шаром и противоизносным напылением карбидом хрома позволяет продлить межремонтный интервал на 35% по сравнению с клиновыми задвижками. Мы также предлагаем опцию дренажного штуцера для отбора проб среды – это облегчает интеграцию без демонтажа участка трубы.
Пошаговая методика интеграции в существующую систему
Интеграция API 6D Шаровой клапан в действующий трубопровод требует соблюдения трёх ключевых правил. Первое – обязательная разгрузка труб от усилий: мы используем компенсаторы или подвижные опоры на расстоянии 5–7 DN от места врезки. Второе – предварительная ошлаковка внутренней полости крана особенно важна для систем после гидравлических испытаний. Третье – для сварки встык (если выбран тип BW) наши эксперты рекомендуют использовать аустенитные электроды и подогрев до 120°C при отрицательных температурах воздуха. На объекте в Смоленской области с помощью нашего методического руководства бригада выполнила замену задвижки на API 6D Шаровой клапан за 6 часов без остановки всего завода.
Распространённые ошибки и как их избежать
Часто наши клиенты – особенно на площадках в Ухте и Оренбурге – пытаются монтировать API 6D Шаровой клапан без учёта температурного расширения трубы. Мы настоятельно рекомендуем оставлять компенсационный зазор 3–5 мм между фланцами. Ещё одна ошибка – использование обычных прокладок вместо металлофторопластовых для сред с H2S. Чжэцзян Юнюань Клапан Ко., Лтд. укомплектовывает каждое изделие сертифицированными прокладками и инструкцией по моменту затяжки шпилек (от 250 до 580 Н·м в зависимости от DN). Наши инженеры выезжают на авторский надзор за первым монтажом, что гарантирует отсутствие перекосов и защемления шара.
Часто задаваемые вопросы: Как правильно интегрировать API 6D Шаровой клапан в существующую трубопроводную систему?
Вопрос 1: Как подобрать правильный типоразмер и материал API 6D Шаровой клапан для системы с высоким содержанием сероводорода (до 15%)?
Ответ: Для сероводородных сред (кислотные газы) по NACE MR0175 / ISO 15156 требуется специальное исполнение. Мы предлагаем корпус из низкоуглеродистой стали с содержанием никеля не более 1% и твёрдостью HRC ≤22. Уплотнительные кольца – из стойкого к сульфидному растрескиванию PTFE с молибденовым наполнителем. Наши специалисты подберут модель с обязательной дополнительной термообработкой для снятия остаточных напряжений. Предварительно пришлите анализ среды, и мы предоставим сертификат соответствия требованиям ПАО «Газпром».
Вопрос 2: Как выполнить интеграцию API 6D Шаровой клапан в уже работающий трубопровод без полной остановки технологического процесса?
Ответ: Для этого используют метод врезки под давлением с применением специального сверлильного станка и камеры-затвора. Наш API 6D Шаровой клапан имеет конструкцию full bore (полнопроходную), что позволяет использовать его в качестве врезного узла. Сначала приваривается патрубок с фланцем, затем через клапан в открытом положении вводится фреза. После высверливания «окна» фреза извлекается, и клапан закрывается. Такой метод исключает слив продукта. Мы предоставляем видеоинструкцию и обучаем персонал вашей службы безопасности работам под давлением до 16 МПа.
Вопрос 3: Какое регламентное обслуживание требуется для API 6D Шаровой клапан после его интеграции в систему с парафинистой нефтью?
Ответ: Для парафинистых нефтей (месторождения Западной Сибири) мы разработали систему автоматической продувки седла горячим маслом. В штатном режиме достаточно раз в месяц провести 2–3 цикла открытия-закрытия для удаления отложений. Раз в квартал необходимо смазывать шпиндель морозостойкой смазкой «ЦИАТИМ-221». При подозрении на негерметичность используйте диагностический порт для впрыска герметизирующей пасты. Наша сервисная группа проводит плановые инспекции с ультразвуковым контролем толщины стенок каждые 12 месяцев при круглосуточной работе.
Почему интеграция API 6D Шаровой клапан от Чжэцзян Юнюань – это оптимальное решение?
Мы аккумулировали опыт более 200 успешных проектов на территории РФ. Каждый API 6D Шаровой клапан перед отгрузкой испытывается на стенде, имитирующем гидроудары и температурные циклы. Для наших клиентов действует программа «Быстрая интеграция»: поставка комплекта переходных фланцев под ГОСТ, болтов и прокладок в одной упаковке. Чжэцзян Юнюань Клапан Ко., Лтд. также предоставляет удалённую поддержку через промышленный мессенджер при монтаже. В результате вы получаете снижение эксплуатационных расходов на 25% и увеличение срока службы арматуры до 15 лет.
