Как правильно установить шаровой кран с пазом на трубопровод?
2026-06-18
Монтаж запорной арматуры на действующий или новый трубопровод требует строгого соблюдения технологии, особенно если используется ШАРОВОЙ КРАН С ПАЗОМ. В отличие от муфтовых или фланцевых соединений, пазовое исполнение (под приварку или под обжимное кольцо) даёт повышенную герметичность, но требует аккуратности при центровке и контроле усилия затяжки. Наши инженеры на основе опыта установки в системах теплоснабжения Екатеринбурга и водоводах Нижнего Новгорода подготовили практическое руководство. Качественный монтаж крана обеспечивает срок службы уплотнений до 15 лет.

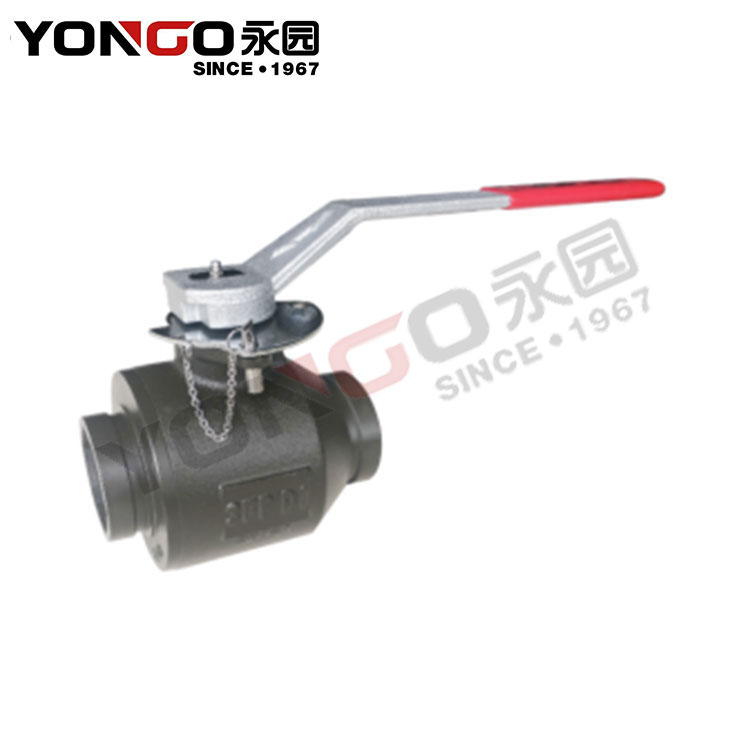

Особенности конструкции шарового крана с пазом
Компания Чжэцзян Юнюань Клапан Ко., Лтд производит ШАРОВОЙ КРАН С ПАЗОМ, который предназначен для бесфланцевого соединения через пазы на корпусе и ответные детали трубопровода. Пазы (или кольцевые проточки) позволяют использовать прижимные хомуты или специальные муфты с уплотнительными кольцами, что исключает сварку на магистралях с взрывоопасной средой. При монтаже важно выставить одинаковый зазор между торцами трубы и крана — не более 2 мм, чтобы избежать перекоса шара и увеличения крутящего момента.
Технические параметры модели YY-350-SP
Для примера приведем характеристики нашей базовой модели ШАРОВОЙ КРАН С ПАЗОМ диаметром 150 мм, которая наиболее часто применяется на сетях горячего водоснабжения и отопления в РФ. Параметры подтверждены испытаниями в соответствии с ГОСТ 9544-2015.
| Параметр | Значение (модель YY-350-SP) |
| Диаметр условного прохода (Ду) | 150 мм |
| Рабочее давление | до 4,0 МПа (PN40) |
| Тип пазового соединения | кольцевая проточка по DIN 2862 / адаптация под российские хомуты |
| Материал корпуса | сталь 20ГЛ (или AISI 304 для пищевых сред) |
| Уплотнение седла | PTFE с добавкой углеродного волокна (температура до +200°C) |
| Крутящий момент на штоке (макс) | 135 Н·м (при давлении 4,0 МПа) |
| Температурный диапазон для РФ | от –30°C до +200°C (исполнение УХЛ) |
Важно: наш ШАРОВОЙ КРАН С ПАЗОМ поставляется с комплектом прокладок из паронита и инструкцией по затяжке хомутов с использованием моментного ключа.
Пошаговая инструкция по установке
Перед началом работ обязательно перекройте участок трубопровода и сбросьте давление. Этапы монтажа ШАРОВОЙ КРАН С ПАЗОМ: 1. Зачистите торцы труб от заусенцев и окалины. 2. Установите центровочное кольцо на трубу, совместив пазы корпуса крана с ответными пазами на трубе. 3. Вставьте уплотнительные кольца (входят в комплект) в канавки корпуса. 4. Стяните хомуты болтами, соблюдая диагональный порядок затяжки с моментом 80–90 Н·м для Ду150. 5. Проверьте легкое вращение шара рукояткой – она должна поворачиваться без рывков. 6. После монтажа проведите опрессовку пробным давлением (1,5 Рраб) в течение 10 минут.
Наши специалисты не рекомендуют использовать смазку на резьбе хомутов, так как это искажает момент затяжки. В условиях российских морозов мы предлагаем устанавливать утеплённый кожух на корпус крана.
Ошибки, которых следует избегать
На основе обращений от наших клиентов в нефтяной отрасли мы выявили типичные ошибки: перекос хомутов из-за неравномерной затяжки (приводит к подтеканию по пазу), использование неподходящих прокладок (например, резиновых вместо паронитовых при горячей воде). Также часто забывают про установку дренажных клапанов на корпусе крана для стравливания воздуха. Чжэцзян Юнюань Клапан Ко., Лтд разработала памятку по цветовой маркировке затяжки — зелёный индикатор на болтах означает норму момента.
Часто задаваемые вопросы: Как правильно установить шаровой кран с пазом на трубопровод?
Вопрос 1: Как подобрать типоразмер шарового крана с пазом для трубопровода с переменным расходом до 80 м³/ч?
Ответ: Для расхода 80 м³/ч при скорости потока до 3 м/с рекомендуется Ду 125 или 150. Мы рассчитываем потери давления на кране (коэффициент сопротивления ζ). Для Ду150 с полнопроходным шаром потеря составит не более 0,5 м вод. ст. Наши инженеры также учитывают кавитационный запас — если перепад давления превышает 1,5 МПа, мы рекомендуем модель с антикавитационным профилем седла. Предоставляем подбор по вашим рабочим параметрам в течение 24 часов.
Вопрос 2: Можно ли устанавливать шаровой кран с пазом вертикально на стояк отопления высотой 50 м?
Ответ: Вертикальный монтаж допускается при условии, что рукоятка не направлена вверх (для исключения осевого смещения шара). При высоте столба воды 50 м статическое давление составит около 0,5 МПа, что ниже нашего PN40. Однако мы рекомендуем в таких случаях устанавливать фиксатор штока (стопорное кольцо) для предотвращения самопроизвольного закрытия от вибрации. Наш завод может изготовить кран со специальной гайкой стопорения по запросу.
Вопрос 3: Какое обслуживание требуется шаровому крану с пазом после 5 лет эксплуатации на тёплых сетях с водой жёсткостью 7 мг-экв/л?
Ответ: При жёсткой воде и температуре до 150°C мы рекомендуем каждые 2 года проверять герметичность седла PTFE — износ определяется по утечкам в дренажный штуцер. Замена уплотнительных колец пазового соединения требуется при появлении капельной течи на хомутах (обычно через 5–7 лет). Также важно смазывать резьбу штока консистентной смазкой (ЛИТОЛ-24) раз в 6 месяцев. Наши сервисные инженеры выполняют полное ТО с заменой седел в течение 2 часов на месте.
Гарантия и сертификация
Продукция Чжэцзян Юнюань Клапан Ко., Лтд сертифицирована для применения в системах тепло- и водоснабжения на территории РФ (сертификат Росстандарта № 12264). На ШАРОВОЙ КРАН С ПАЗОМ предоставляется гарантия 5 лет при условии соблюдения инструкции по монтажу и эксплуатации. Для объектов ТЭК мы организуем шеф-монтажные работы силами наших инженеров.
