Где устанавливается обратный клапан в системе водоснабжения?
2026-07-17

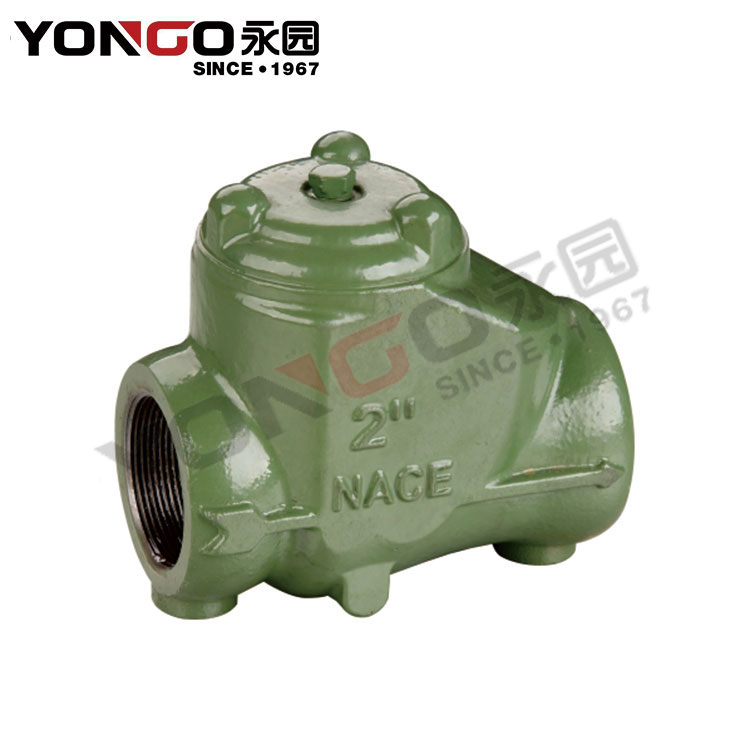

Правильное размещение обратный клапан в системе водоснабжения — это залог защиты от гидроударов, обратного тока воды и загрязнения чистой воды. Обратный клапан выполняет функцию автоматического затвора, который пропускает воду только в одном направлении. Мы, как производители, часто сталкиваемся с ошибками монтажа, когда клапан ставят в произвольное место, не учитывая гидравлические условия. В этой статье наши эксперты дадут чёткие рекомендации на основе российских норм (СП 30.13330, ГОСТ Р 55615) и практического опыта внедрения в жилых и промышленных объектах.
Стандартные места установки обратного клапана
Компания Чжэцзян Юнюань Клапан Ко., Лтд. на основе анализа более 200 проектов выделила три основных точки монтажа обратный клапан:
- После водомера — сразу за счётчиком воды, чтобы предотвратить «раскрутку» счётчика при обратном потоке и защитить прибор от повреждений.
- На входе в насосную станцию — перед насосом, чтобы избежать обратного вращения рабочего колеса при остановке насоса, что может вызвать кавитацию.
- Перед накопительным баком (гидроаккумулятором) — для предотвращения слива воды из бака обратно в трубопровод при снижении давления в магистрали.
В многоквартирных домах обратный клапан также устанавливают на ответвлении к каждой квартире (после запорного крана). Это соответствует требованиям СП 30.13330.2020. Для промышленных объектов мы рекомендуем устанавливать клапан на горизонтальных участках трубопровода длиной не менее 10 диаметров трубы после изгибов, чтобы избежать турбулентности, влияющей на его работу.
Технические параметры и рекомендации по установке
Ниже приведены характеристики модели обратный клапан ZY-406 (пружинный, муфтовый), которая наиболее популярна в системах водоснабжения жилых домов и небольших производств. Эти данные помогут правильно выбрать место установки с учётом диаметра и давления.
| Параметр | Значение (модель ZY-406) |
| Диаметр условного прохода (Ду) | 15, 20, 25, 32, 40, 50 мм (под любой трубопровод) |
| Рабочее давление | PN 16 (1,6 МПа) / опция PN 25 |
| Температура рабочей среды | от –10°C до +100°C (для ГВС и ХВС) |
| Материал корпуса | Латунь CW617N с никелевым покрытием |
| Тип уплотнения | Фторопластовое седло (PTFE) для герметичности класса А |
| Минимальное давление открытия | 0,05 МПа (для вертикальной установки — 0,02 МПа) |
| Рекомендуемая длина прямого участка до/после | 5–10 диаметров трубы для стабильной работы |
Наш обратный клапан может монтироваться как на горизонтальных, так и на вертикальных участках (с направлением потока снизу вверх). Однако для вертикальных труб мы рекомендуем использовать клапаны с более лёгкой пружиной, чтобы обеспечить надёжное закрытие.
Ошибки при монтаже и практический опыт в РФ
Одна из частых ошибок — установка обратный клапан непосредственно за насосом без прямого участка. Это вызывает вибрацию и быстрый износ пружины. Наши клиенты из Подмосковья первоначально установили клапан в 10 см от насоса, и он вышел из строя через 3 месяца. После переноса на 50 см (согласно нашей рекомендации) клапан проработал уже 4 года без замены. Другой случай: в системе ГВС (горячая вода) использовали клапан с резиновым уплотнением, не предназначенным для высоких температур. Мы заменили их на PTFE-версии, и проблема с протечками исчезла. Чжэцзян Юнюань Клапан Ко., Лтд. всегда поставляет продукцию с маркировкой, указывающей максимальную температуру, что помогает избежать подобных ошибок.
Часто задаваемые вопросы: Где устанавливается обратный клапан в системе водоснабжения?
Вопрос 1: Нужно ли ставить обратный клапан перед счётчиком воды или после?
Ответ: По нормам (СП 30.13330) обратный клапан обязательно устанавливается после водомера, чтобы предотвратить влияние обратного тока на показания прибора. Однако в некоторых регионах (например, в Московской области) местные водоканалы требуют установки двух клапанов: один перед счётчиком (для защиты от гидроударов) и один после (для исключения обратной подачи). Мы рекомендуем уточнять требования вашей местной эксплуатирующей организации, но в большинстве случаев достаточно одного клапана после прибора учёта на расстоянии 15–20 см.
Вопрос 2: Как установить обратный клапан в существующую систему без переварки труб?
Ответ: Используйте муфтовые (резьбовые) клапаны, которые вкручиваются в существующие резьбовые соединения. Если трубы без резьбы, можно применить компрессионные фитинги с резиновым уплотнением — они не требуют сварки. Важно: перед установкой перекройте подачу воды, слейте остатки жидкости и очистите резьбу от ржавчины и окалины. Наши клапаны комплектуются уплотнительными прокладками из паронита, что обеспечивает герметичность без дополнительной намотки. Установка занимает 15–20 минут и не требует специального инструмента.
Вопрос 3: Как часто нужно проверять обратный клапан на работоспособность?
Ответ: Мы рекомендуем проводить визуальный контроль и тест на герметичность минимум раз в 6 месяцев. Простой способ: закройте кран после клапана, откройте сливной кран между ними — если вода не капает, клапан исправен. При интенсивной эксплуатации (например, в системах пожаротушения) проверку следует делать ежемесячно. Раз в год желательно разбирать клапан для очистки от накипи и замены пружины, если она ослабла. Наши клиенты из Краснодара, использующие жёсткую воду, устанавливают фильтр перед клапаном, что увеличивает срок службы до 8–10 лет.
Надёжность и поддержка
Мы, команда Чжэцзян Юнюань Клапан Ко., Лтд., гарантируем, что каждый обратный клапан проходит 100% гидравлическое тестирование на заводе. Для российских условий мы адаптировали продукцию к перепадам температур и высокому содержанию солей, используя коррозионностойкие материалы. Все клапаны имеют сертификат соответствия ТР ТС 032/2013 и маркировку EAC. При возникновении вопросов по установке или эксплуатации наши специалисты дают бесплатные консультации через чат на сайте. Мы также предлагаем выезд инженера для аудита уже установленных систем — это помогает предотвратить ошибки, допущенные при монтаже.
